Long-André: description en français

Contexte de cette page

Cette page constituée du mélange des traduction de ce document (PDF, en allemand) et de cette page, ainsi que d'ajouts divers (il ne s'est pas seulement agit de traduire, mais aussi de réfléchir et... construire).

Le contenu de cette page se veut applicable par n'importe qui, à peu près n'importe où. Voici la "page de travail du projet en cours" par une équipe de Renens, Suisse.

La construction de BikeBench(es) devrait précéder celle d'un ou plusieurs Long Andrés.

Enumération des avantages et inconvénients de plusieurs types de décisions lors du choix d'un vélo de transport autoconstruit.

Préambule du document original

"Ce longjohn est né de l'idée de laisser la voiture au garage pour des courts trajets, motivée par l'agrandissement de la famille. Crèche, courses et aussi tours avec la progéniture qui, il faut bien l'avouer, ne pédale que sur des distances plutôt courtes voire carrément pas au début." André Frieboese

Le type de vélo de transport longjohn est apparu aux années 1920 et a depuis été décliné en différentes variantes. Cette variante-ci, le "Long André", a développée en 2011 par André Frieboese et construit en été 2012 par trois équipes, dans le cadre d'un atelier organisé par la fondation anstiftung&ertomis dans la Open Design City à Berlin. Cette construction a été documentée dans le wiki "Werkstatt-Lastenrad" afin d'en permettre la reproduction. Depuis, de nombreux Long Andrés ont été construits. Envoyez-nous les photos de vous véhicules pour que cette plateforme de partage continue de grandir. Informations supplémentaires: www.werkstatt-lastenrad.de

Compostants: pièces en acier et composants de vélo

Liste des composants:

numéro de composant	nom du composant
01	Tube inférieur
02	Long tube de direction
03	Cadre
04	Prolongation montante du tube inférieur
05	Tube de direction court
06	Coin de rigidification
07	Renfort inférieur
08	Fourche 20”
09	Tube de fourche 1”
10	Prolongation du tube de fourche
11	Cône-siège des roulements
12	Long bras de direction
13	Long tube de direction
14	Tige de direction
15	Coin de la tige de direction
16	Bras de direction court
17	Cadre de la surface de chargement
18	Cintre de la surface de chargement
19	Coin de fixation
20	Bouchons de tôle pour les profils

Produits semi-finis en acier: coupes grossières

Produits semi-finis en acier: sections

attention: certaines longueurs spécifiées sur l'image ci-dessous ne sont pas cohérentes avec le reste de la documentation et donc probablement fausses:

• tige de direction 1500 et non 1900 mm
• cintres: ici tout comme à l'image préc. 2x 1200 mm, alors que la section correspondante mentionne 2x (500+530) = 2x 1030 mm.

description du profil	longueur pour 1 Long André	utilisation
tube carré 40 x 40 x 1,5 mm (EN 10219)	1300 + 800 mm	tube inférieur, prolongation montante du tube inf., coin de rigidification
tube 1", ⌀33,7 x 2,0 mm (EN 10219)	850 + 300 mm	tubes de direction court et long
tube 1/2", ⌀21,3 x 2,0 mm (EN 10255)	700 mm	prolongation du tube de fourche
tube 1/2", ⌀21,3 x 1,75 mm (EN 10219)	2x 1200 mm	cintre
tube carré 20 x 20 x 1,5 mm (EN 10219)	2x 1400 mm	cadre de la surface de chargement
tube 3/8", ⌀17 x 2 mm (EN 10255)	1900 mm	tige de direction
feuillard (bande) 20 x 3 mm (EN 10025)	1900 mm	renfort inférieur, coins de rigidification de la tige de direction, coins de fixation de la surface de chargement
feuillard (bande) 30 x 3 mm (EN 10025)	160 mm	long bras de direction
profil 30 x 8 mm (EN 10025)	50 mm	bras de direction court
tube de précision ⌀20 x 3 mm	20 mm	logement de la douille frittée
tôle 2 mm (largeur a priori 40 mm) ou restes du tube carré 40 mm	150 mm	bouchons

Cadres en acier, fourches

Composants, neufs ou d'occasion: 03: Cadre de vélo en acier, soudé, sans manchons (seraient endommagés lors des manipulations), idéalement d'un VTT 26”, avec transmission et vitesses correspondantes, noter la largeur de l'axe de la roue arrière. 08: fourche 20” pour la roue avant (variante envisagée avec frein avant à disque: fourche adapté nécessaire) 09, 11: une seule (et non deux comme on pourrait croire) fourche 26", dont le "tube supérieur" et le "cône-siège des roulements" seront utilisés séparément.

Composants et vis spéciaux

Le terme "spécial" est surtout utilisé pour désigner (et reconnaître) les 3 sous-assemblages suivants:

Composants autour du long bras de direction (arrière):

• Douille frittée, Ø int. 10 mm, Ø ext. 14 mm, long. 20 mm
• Vis pour douille frittée: DIN 601, M10, long. 50 mm, six pans
• Logement pour la douille frittée (Ø int. 14 mm, ép. paroi 3 mm, long. 20 mm (tube de précision, composant 14)
• 2x écrous M10 (1x écrou à souder, 1x écrou inox)
• 2 rondelles nylon M10 Ø 30 mm

Composants autour du bras de direction court (avant):

• Chape articulée M8 KA 8-D avec filetage ext. (DIN ISO 12240-4 série dimensionnelle K) (variante: M5 KA 5-D)
• douille d'écartement/écrou long M8. (largeur de clé 14 ou 10 mm)
• vis M8 imbus, inox
• 2x écrou M8 autobloquant
• 3x rondelles M8

Surface de chargement:

• Panneau laminé-stratifié multiplex revêtu 12 mm, (long. x larg., p. ex.: 850 x 600 mm)
• vis M6 imbus à tête conique (6-8 pces)
• écrous M6 à souder (6-8 pces)

Outils

Remarque: la distinction entre minimal et optimal est héritée de l'original, mais sans un équipement "optimal", la construction risque d'être plutôt problématique...

Equipement minimal:
• Poste à souder (TIG) avec accessoires
• 2 meuleuses d'angles (1x disc de tronçonnage, 1x brosse)
• Assortiment de limes
• Perceuse
• Etau de machines, serre-joint
• Niveau à bulle et double-mètre
• Grande équerre à 90°

Equipement optimal:
• Assortiment de tarauds et filières [a priori, seul un taraud M6 est nécessaire]
• Coupe-tubes
• Perceuse à colonne et mèche-cloche (Ø33 et Ø40 mm)
• Scie à onglet à métal (manuelle)
• Gabarit à cadres de vélo (-> autoconstruction du BikeBench)
• Cintreuse et sable
• [mis en doute] Taraud à axe de pédalier (demander à un magasin de vélos)
• Fausse équerre (Winkelschmiege)
• Dispositif pour perçage de biais (Documentation de l'expérience "compliquée" avec un matériel improvisé. Suggestion: essayer avec inclinaison de la table de perçage ou alors fraiser, faire fraiser ou chercher un "tube-notcher")

caisse 1: gants	caisse 2: protections oculaires et auditives	caisse 5	caisse 5a: outil pour monter les cuvettes fixes des colonnes de direction et des pédaliers, similaire à la [1]HHP-2 de Park Tool	caisse 5b: si vous savez ce que c'est, dites-le nous volontiers!
caisse 5c: filière	caisse 5d: tarauds pour axe de pédalier	caisse 5e: coupe-tubes	caisse 5f: outil cannelé pour démonter des cassettes/roues libres	caisse 5g: chasse/extracteur de jeu de direction
caisse 5h: graisse à roulements	caisse 5i: chasse/extracteur de jeu de direction (a priori), outil de chaîne, outil cannelé pour démonter des cassettes/roues libres (a priori)	caisse 5j	caisse 6: jeu de limes	caisse 7: serre-joints
caisse 8: scies à métaux	caisse 10: perceuse et mèches	caisse 10a: perceuse et mèches, dont des mèches-cloches	caisse 11: divers outils de mesure dont niveaux à bulle, double-mètres, équerre	caisse 12a: clés
caisse 12b: clés, tourne-vis, clés imbus, clés anglaises, marteau	caisse 13: 2 meuleuses d'angle, dont une avec brosse et une avec disc de tronçonnage	caisse 14: visiblement une 3ème meuleuse d'angle	caisse 15: 2 visseuses/perceuses	perceuse à colonne
poste à souder	poste à souder	accessoires du poste à souder	masques de soudage	détendeur
scie sauteuse	étaux	étaux de machines	meule	cintreuse
scie circulaire à métaux	mèches-cloches

Remarques

L'ordre des étapes

• L'ordre des étapes indiqué est proposé tel quel mais peut être modifié

Sécurité lors de la fabrication

• Faites attention à votre santé et au port des protections nécessaires

Exclusion de responsabilité

• Vous assumez votre propre responsabilité si quelque chose se passe mal.
• Demandez à des soudeurs expérimentés qu'ils inspectent vos soudures. La soudure (08+16) du petit bras de direction à la fourche est critique.

Sécurité lors de l'utilisation (circulation routière)

• Des bons freins sont le plus important. Economisez sur le revêtement et investissez dans des freins hydrauliques (freins à jantes Magura ou freins à disques)
• Faites en sorte que votre véhicule soit équipé conformément à la législation en vigueur.

Erreurs, améliorations, variantes

• Si vous trouvez des fautes ou que vous avez des propositions d'amélioration, écrivez-nous.
• Développez vos variantes: partagez-en le concept avec nous, enrichissez cette plateforme de partage de connaissances.

Construction du cadre de base

01 Tube inférieur 02 Long tube de direction 03 Cadre 04 Prolongation montante du tube inférieur

Ajustage du tube inférieur au boitier du pédalier

Matière et outils: Tube carré 40 x 40 x 1,5 mm, Lime ou mèche-cloche Ø40 mm, Traceur

Long tube de direction

Matière et outils: Tube 1", ⌀33,7 x 2,0 mm Coupe-tubes, Lime pour l'intérieur du tube

Ajustement du cadre au tube de direction

Matière et outils: Lime, Patience, BikeBench, Grande équerre à 90°, Long tube de direction, Tube inférieur.

Tube inférieur: perçage, coupe en biais

Matière et outils: Tube carré de 40 mm Perceuse à colonne, Mèche-cloche Ø33 mm, Lime, Scie à onglets

Prolongation montante du tube inférieur: perçage en biais et coupe en biais

Variante avec fourche Bullitt: perçage à 120° au lieu de 130°. Matière et outils: Tube carré de 40 mm Perceuse à colonne, Mèche-cloche Ø33 mm, Dipositif de perçage en biais. Documentation de l'expérience "compliquée" avec un matériel improvisé. Suggestion: essayer avec inclinaison de la table de perçage ou alors fraiser, faire fraiser ou chercher un "tube-notcher".

Polissage des zones de soudure

Matière et outils: Meuleuse d'angle avec brosse ou "lamelles polissantes", Intérieur: lime, papier de verre Avant la soudure: Toutes les zones de raccord doivent être propres sur un rayon de 5 cm. Polir les tubes à l'extérieur et aussi à l'intérieur.

Ajustage du cadre (cadre de base)

Matière et outils: BikeBench Niveau à bulle Grande équerre à 90° Fausse équerre

BikeBench

Points de soudure (cadre de base)

Matière et outils: BikeBench Niveau à bulle Grande équerre à 90° Poste à souder

Premiers ajouts

...

Tube de direction court, coin, renfort inférieur

...

Coin de rigidification

Renfort inférieur

cf. [2].

Ajustage du cadre (premiers ajouts)

Points de soudure (premiers ajouts)

...

Suivant le programme de fabrication, il faudrait aussi souder l'assemblage ci-dessus à cette étape-ci, afin de pouvoir procéder à l'essai du lâcher de l'avant du cadre.

Direction

...

Tailles

"Normalement", il s'agit de la taille 1" et le tube de direction (les tubes de direction dans ce cas précis) doivent avoir un diamètre intérieur de 29,9 à 30,1 mm pour accepter les courses de roulement. Le tube prévu (diamètre ext. 33,7 mm, épaisseur 2 mm) a un diamètre intérieur de 29,7 mm et de la matière doit être enlevée (cette opération porte un nom dont je ne me souviens pas) pour atteindre au moins 29,9 mm.

Il se peut que les tailles de fourches etc. à disposition diffèrent. Les différents standards sont expliqués au liens suivants (anglais):

• http://www.sheldonbrown.com/cribsheet-headsets.html
• http://www.parktool.com/blog/repair-help/headset-standards
• http://www.parktool.com/blog/repair-help/threaded-headset-service
• https://www.canecreek.com/tech-center/headsets/shis

Note (provisoire avant d'écrire qqch de plus complet):

La fourche Bullitt en 1-1/8" (tige de diamètre ext. 28,6 mm) devrait impliquer la compatibilité d'un jeu de direction SHIS EC34/28.6, impliquant également un tube de direction de diamètre int. 34 mm.

Modifications de la direction

Suite à l'utilisation prévue d'une fourche Bullitt, des modifications de la tige de direction sont nécessaires et l'occasion est saisie pour faire d'autres modifications moins nécessaires. En gros, la direction est revue.

La tige de direction est prévue en tube ⌀20 x 2 mm x longueur 1500 mm avec un seul cintrage à 55° (comme pour le Bullitt) à 1200 mm du bout arrière (marge, les 2 bouts seront coupés aux longueurs voulues). La chape à employer aura un filetage ext. M8 et un trou de 8 mm (modèles standards).

La connexion à la tige se fera par une douille fileté faite sur mesure (dimensions pas trouvées sur le marché):

• ⌀ext. 16 mm
• longueur 12 mm
• trou fileté M8

Une deuxième pièce identique est fabriquée pour l'autre bout de la tige de direction (bout arrière), permettant une connexion par tige filetée M8 au "connecteur tige de direction - avant-bras".

Aussi prévus:

• 2x rondelles d'épaisseur 1,6 côté fourche
• rondelles élastiques bombées d'épaisseur 2 mm (exemple): 1x côté fourche et 1x côté tige de direction (entre tige et contre-écrou)
• éventuellement: protection en caoutchouc et entretoises: <4 CHF/articulation chez Hanser: [3], [4] (liste des prix p. 144)

La longueur de la vis M8 est ainsi déterminée par les 24 mm de la chape et de ses entretoises, plus les env. 3 mm (à mesurer) du bras de la fourche, plus les 6,5 mm de l'écrou, plus les env 6 mm des rondelles (total 39,5 mm): M8 x 40 mm (exemple: no. 770.250.415 10076996).

à l'arrière (bas de l'arbre de direction prolongé):

• long bras de direction:
  • tube rectangulaire 30 x 20 x 1,5 mm, longueur 140 mm, orienté "couché" (longue dimension horizontalement)
  • soudé au moignon de fourche comme dans la version originale. cette pièce est à peindre, comme quasiment tout.
  • percé (à travers tout) à ⌀13 mm verticalement à 15 mm du bout
  • éventuellement arrondi au bout

• vis connectant le long bras de direction à "l'avant-bras":
  • pour l'interaction avec les paliers lisses, une surface cylindrique lisse et non filetée est préférable. ainsi, une longue vis avec un filetage sur une courte longueur en bout est choisie. il est envisageable de couper le bout de la vis (décision à confirmer: si ce n'est pas dérangeant, le bout ne sera pas coupé).
  • vis choisie:
    • Vis à tête cylindrique A2 (inox) à six pans creux
    • Vis partiellement filetée
    • DIN 912 / ISO 4762
    • M10 x 60 (filetée sur 32 mm)
    • exemple (no. art. 770.203.520 10049425), 189 CHF HT/100 pces (il serait intéressant de trouver une source permettant la commande d'un petit nombre)

• écrou M10 inox

• palier lisse à collerette dont 2 exemplaires sont placés entre la vis précédente et le long bras de direction (1x en-haut et 1x en-bas):
  • ⌀int. 10, ⌀ext. 13, longueur totale 10, collerette 1,5 ou 3 mm
  • exemple collerette 1,5 mm

• rondelles M10 pour combler les 4 mm restants (cas des collerettes 1,5 mm): 2x rondelles d'épaisseur 2 mm. cas des collerettes 3 mm: 1 mm de jeu...

• rondelles M10 pour "garnir" la tête du boulon et l'écrou:
  • 1x rondelle élastique bombée d'épaisseur 2,5 mm (exemple: no. 774.475.170 10186124)
  • 1x rondelle normale d'épaisseur 2 mm (exemple no. 774.302.170 10050997)

• "avant-bras":
  • tube rectangulaire 30 x 20 x 1,5 mm, longueur 140 mm (valeur à confirmer), orienté "debout" (longue dimension verticalement)
  • percé (à travers tout) à ⌀10 mm verticalement à 10 mm du bout
  • depuis le bout proche de ce trou, les parois verticales sont retirées (par sciage) sur une profondeur de 100 mm (valeur à confirmer)
  • percé (à travers tout) à ⌀8 mm horizontalement à 10 mm de l'autre bout
  • cette pièce est à peindre, comme quasiment tout

• vis connectant "l'avant-bras" au "connecteur tige de direction - avant-bras":
  • comme pour la vis précédente, longue vis avec un filetage sur une courte longueur en bout
    • Vis à tête cylindrique A2 (inox) à six pans creux
    • Vis partiellement filetée
    • DIN 912 / ISO 4762
    • M8 x 45 (filetée sur 28 mm)
    • exemple (no. art. 770.203.425 10049409), 90 CHF HT/100 pces (il serait intéressant de trouver une source permettant la commande d'un petit nombre)

• écrou M8 inox

• palier lisse à collerette dont 2 exemplaires sont placés entre la vis précédente et le "connecteur tige de direction - avant-bras" (1x à g. et 1x à d.):
  • ⌀int. 8, ⌀ext. 12, longueur totale 8, collerette 2
  • exemple

• rondelles M8 pour "garnir" la tête du boulon et l'écrou:
  • 1x rondelle élastique bombée d'épaisseur 2 mm (exemple)
  • 1x rondelle normale d'épaisseur 1,6 mm (exemple no. 774.302.160 10050995)

• remarque: jeu de 1 mm restant, peut-être réduit par serrage et souplesse de la "fourche" constituée par le tube 30 x 20 x 1,5 mm

• connecteur tige de direction - avant-bras:
  • profil rectangulaire, inox, 20 x 12 ou 25 x 12 ou 30 x 12 ou 40 x 12 mm, exemples: [5], [6], [7], [8]
  • couper à ? (>20 mm)
  • percer à ⌀12 mm dans la grande face
  • percer à ⌀6,5 mm dans la face de coupe puis tarauder M8

• tige filetée M8 pour connecter le "connecteur tige de direction - avant-bras" à la douille M8 soudée dans la tige: ...

inspiration: dispositif similaire du PedalPower Long Harry: [9]

Principe de la direction

Arbre de direction rallongé (prolongation du tube de fourche)

Comprend long bras de direction: découper puis 2 perçages:

• celui de la vis ⌀10 mm
• suggestion: l'autre au centre du tube pour évacuation de l'eau (p. ex. ⌀3 mm)

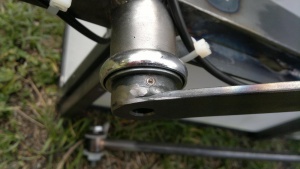

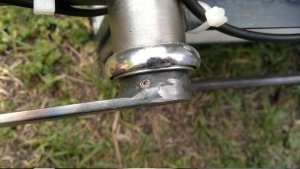

Défaut potentiel de la fourche sacrifiée (inadmissible si présent)

Long bras de direction / cône-siège des roulements

[à traduire]

Teil 11... Dieses wird von einer Gabel recyclet und je nach Gabel kann es sein, dass diese Teil aus 2 ineinander gesteckten/verpressten/hartgelöteteten Rohren besteht. Für das Lenkrohr wird das äußere/unterere Rohr mit dem Hebel (#12) und das oberere/innerer Rohr mit der Stange (#10) verschweißt. Beim Einstellen des Steuerlagers oder über Zeit zieht sich dann das innere aus dem äußeren Rohr heraus, so geschehen hier bei 2 Lastenrädern - aber zum Glück beidemal rechtzeitig bemerkt...! Wie erkennen: Wenn hier ein feiner Ring (=Grenze zwischen den beiden Rohren) erkennbar ist handelt es sich um eine solche gesteckte Gabel. Wie beheben: Einfach eine Schweißnaht entlang der Grenze ziehen und dann erst den Hebel ranschweißen.

Construction du bras court et de la tige de direction

Construction du bras court de direction

Construction de la tige de direction

notamment cintrage

Ajustage de la tige de direction

...

Points de soudure (direction)

...

Détails des composants spéciaux

Assemblage de la douille fritée

Assemblage de la douille fritée.

Presser la douille fritée (A) Øint. 10 mm, Øext. 14mm, long. 20 mm, dans son logement (14) après le soudage.

Assembler la tige de direction (13) et le long bras (12) avec la vis M10 à six pans.

Le frottement est réduit par la rondelle M10 en Nylon.

L'écrou à souder (D) est soudé à 12.

Remarque: la longueur de la vis étant mesurée en excluant la tête, cette vis semble de longueur 45 mm, contrairement aux 50 mm annoncés (et montrés ici).

Assemblage de la chape articulée

Assemblage de la chape articulée.

Monter au bras de direction court (16): boulon M8 autobloquant (A), vis M8 imbus (B), chape articulée (C), rondelles entre ces pièces.

Insérer le long écrou M8 dans le tube (13, tige de direction), visser jusqu'à la moitié la chape articulée dans le long écrou (D) et contre-visser avec le deuxième écrou.

noter les différences de position de l'écrou... à méditer (et observer sur véhicules commerciaux).

Jalon du premier essai

...

Soudures

...

Ajustage des pièces déformées

Surface de chargement

...

Cadre de la surface de chargement

Matière et outils: Tube carré 20 mm Scie à onglets pour la coupe de biais

Coupes pour 2 Long Andrés avec env. 4900 mm totaux:

• dans un premier temps, 8 coupes à 45° (e = épaisseur de la coupe):
  • 1 à 190+1,5*e mm (mesuré au milieu du profil, depuis le bout droit de la barre)
  • 3 à 380+2,5*e mm (depuis le milieu de la coupe préc.)
  • 2 à 1680+3*e mm
  • reprendre les 2 morceaux de env. 1680 mm, les tourner de 1/2 tour autour de leur axe longitudinal et les couper chacun en leur milieu (2 coupes)
• puis 4 coupes droites:
  • reprendre la barre et couper à 190 mm (mesuré au milieu du profil, depuis le bout à 45° de la barre)
  • reprendre les 3 morceaux de env. 380 mm et les couper chacun en leur milieu (3 coupes)

Cintres de la surface de chargement

Matière et outils: Tube 1/2” Ø21,7 x 1,5mm (variante: 12 x 2 mm) Cintreuse Meuleuse d'angle avec disque de tronçonnage

voir ces photos

Géométrie alternative: 2 cintrages

voir photos suivantes (la 1ère montre les 2 manières)

a priori plus laborieux, mais il pourrait y avoir des avantage à faire intersecter les tubes avec un tel alignement: la coupe au bout du tube pour épouser le cadre de la surface de chargement est en tout cas géométriquement plus simple.

Der Zweck beim zweimal Biegen ist, dass man ein senkrechte Seitenstange auf der Ladefläche erhält. Dies macht es nämlich möglich dort auch einfach ein Seitenteil (Kiste) zu befestigen. Auch für Transportbänder ist eine Senkrechte besser, bei Schrägen neigen diese nämlich immer zum verrutschen. Außerdem macht es das anpassen auch etwas leichter.

Coins de fixation, bouchons de tôle pour les profils, soudage de la surface de chargement

Matière et outils: Profil rectangulaire 20 x 3 mm, Taraud M6, Ecrous à souder M6, tube carré 40 mm

Pour 4 Long Andrés (24 coins de fixation): 25 coupes à 45° avec env. 2000 mm totaux (e = épaisseur de la coupe):

• 1 aussi près que possible du début de la barre
• 12 à 160+3*e mm (mesuré au milieu du profil, depuis le bout à 45° de la barre)
• reprendre les 12 morceaux de env. 160 mm, les tourner de 1/2 tour autour de leur axe longitudinal et les couper chacun en leur milieu (12 coupes)

bouchons de tôle pour les profils

cf. Vorbereitung der Deckelplatten

• le carré (bout avant/haut de la prolongation montante du tube inf.): 40 x 40 mm (si tel que proposé, alternatives envisageables)
• le gros rectangle (bout bas de la prolongation montante du tube inf.): 70 x 40 mm
• le petit rectangle (bout bas de la prolongation montante du tube inf.): 40 x env. 20 mm

Soudage de la surface de chargement

Soudage du cadre et des cintres de la surface de chargement, ainsi que des coins de fixation (17-19) au cadre (01-16).

Béquille double

inspiration: Ladeflächenständer

modèle sélectionné, dont on n'a pour le moment malheureusement pas d'autres informations que ces photos (tube rond remplacé chez nous par du tube carré):

schéma du modèle du BLN (différent du modèle sélectionné mais peut constituer un point de départ):

Matériel

Pour 2 supports à base de tube carré 20 x 20 x 1,5 mm:

• 4x env. 60 mm
• 4x env. 90 mm

Pour la béquille à base de tube carré 15 x 15 x 1,5 mm:

• 2x env. 300 mm: "jambes", dépend de la hauteur de la surface de chargement, des pneus, etc.
• 1x 440 mm: liaison transversale, dépend de la largeur de la surface de chargement
• 2x env. 50 mm: pièces de "décalage" de la liaison transversale, dépend de la position de la tige de direction

Pivots/Paliers:

• 2x douilles filetées M6, L 20mm, ⌀ext 10mm
• 4x rondelles, ⌀int. 10 mm, ⌀ext. 12 mm, e 1 mm
• 4x vis M6
• 4x rondelles M6

Presque terminé

Peinture

La forme la plus noble et durable de revêtement est le thermolaquage (poudre), mais elle implique un investissement de bien 200 EUR. D'ailleurs, la peinture du cadre "saccagé" devrait être conservée. La peinture au spray convient aussi mais implique une protection respiratoire. Dans le cas présent, nous utilisons du Allgrund (cf. lien) et de la gouache [?, "Deckfarbe"], appliqués avec rouleau et pinceau.

Voir aussi: http://www.sheldonbrown.com/paint-prep.html

Pièces de vélo à monter

Pièces très probablement neuves:

• gaine+câble longs de 2,5m (revêtement interne de silicone, estimé à 10€)
• gaine+câble courts (revêtement interne de silicone, estimé à 10€)
• chaîne (estimé à 10€)

Pièces à récupérer si possible:

• 2x V-Brakes (si neufs, estimés à 20-25€) (variante envisagée avec frein avant à disque)
• Leviers de freins
• Selle
• Pare-boue
• Potence
• roue arrière 26" avec moyeu à 7 vitesses (intégrées) SRAM Spectro [examiner alternatives, largeur des pattes doit correspondre à celle du cadre, en général 135 mm. liste des largeurs pour les moyeux à vitesses intégrées] + chambre à air + pneu (si neufs, estimés à 150€)
• Sélecteur de vitesses rotatif + Clickbox (indexeur au moyeu) (si neufs, estimés à 25-30€)
• roue avant 20" avec dynamo de moyeu + chambre à air + pneu (si neufs, estimés à 65€) (variante envisagée avec frein avant à disque)
• tige de selle adaptée (si neuve, estimée à 12 €)
• phare avant (si neuf, estimé à 15€)
• phare arrière (si neuf, estimé à 15€)

Bien du plaisir à conduire votre Long André !

	Datei:Antonio aus Bensheim 2014-09-30 10.21.53.jpg

Programme

original (SVG allemand)

version française (PDF)

source TeX de la version française

La classe LaTeX standalone pourrait permettre de générer un SVG, mais ça n'a pas encore réussi.

Glossaire

terme en français	terme en allemand	description en allemand
Tube inférieur	Unterrohr	Hauptrohr des Rahmens
Tube de direction	Steuerrohr	Teil des Rahmens, in dem die Lagerschalen und der Gabel-schaft liegen, wichtiges Teil der Lenkung.
Long et court tubes de direction	Langes und kurzes Steuerrohr	ein Long-John ist nach vorne verlängert, die Lenkbewegung wird indirekt über eine Lenkstange übertragen, deshalb werden zwei Steuerrohre gebraucht.
Tube de fourche	Gabelschaft	Teil der Gabel das im Steuerrohr liegt und sich darin frei bewegt.
Cône-siège des roulements	Lagersitz-konus	Fuß des Gabelschafts über den der Lagersitz aufgepresst wird
Douille frittée = Palier en bronze fritté	Sinterbuchse = Sinterbronzelager	Lager für Sechs-kantschraube an der Lenkstange
Chape articulée = rotule	Gelenkkopf = Kugelgelenkkopf	frei drehendes Verknüpfungs-element für Lenkstange und Lenkhebel an der Gabel
Scie-cloche	Dosenbohrer = Bohr-krone = Lochsäge	Aufsatz für Bohrmaschine welcher auf der Kreislinie verlaufend große Löcher sägt
BikeBench = gabarit pour cadres de vélos	Bike-Bench = Fahrradrahmenlehre	Vorrichtung zum einspannen der zu verschweißenden Rahmenteile. Zu finden auf dem Wiki
Coupe-tube	Rohrschneider	kleines Handwerkzeug für einen präzisen rechtwinkeligen Schnitt
Scie à onglet	Gehrungssäge	Säge für genaue Winkelschnitte
Soudure TIG = soudure à gaz inerte et électrode tungstène	WIG-Schweißen = Wolfram Inertgas Schweißen	sauberes feines Schweißverfahren mit Argon oder CO2-Gas (keine Explosionsgefahr) und zum Verschweißen von dünnen Blechen oder Rohren besonders geeignet ist

Voir aussi

• "page de travail du projet en cours" par une équipe de Renens, Suisse] et ses sections externalisées:
  • Normes_et_homologations_du_Long_André
  • Contrat_d'autoconstruction_du_Projet_Long_André
  • Adaptation_du_design_du_Long_André
  • Matériel_pour_le_projet_Long_André
  • Programme_du_Projet_Long_André
  • Documents_complémentaires_du_Projet_Long_André
  • Participants_au_Projet_Long_André
• FAQ_en_français de Werkstatt Lastenrad (traduction en cours)
• BikeBench:_description_en_français (traduction en cours)
• Avantages_et_inconvénients_de_la_configuration_longjohn
• Décisions:_avantages_et_inconvénients (énumération des avantages et inconvénients de plusieurs types de décisions lors du choix d'un vélo de transport autoconstruit)
