Bauanleitung Lastenfahrrad


2012

kurze Beschreibung des Lastenfahrrads:
Lastenfahrrad zum Transport schwerer Gewichte (150 kg) mit hohem Eigengewicht und Transportkasten vorne. Geringe Kurvengängikeit, ratsam ist der Einbau einer Mehrgangnabe mit niedriger Übersetzung zum Anfahren. Rücktrittbremse und mind. zwei Bremsen für beide Vorderräder zum Bremsen der hohen Gewichtslast. Vorderkasten hat innenliegende Vorderräder. Rahmengeometrie ist auf drei Laufräder mit 26" ausgelegt.

Ferner ist wichtig eine Entscheidung zu treffen, ob Fahrrad nach Fertigstellung des Rahmens selbst lackiert werden soll oder pulverbeschichtet werden soll. Dann kann das Fahrrad am Tag der Fertigstellung nicht montiert werden, sondern muss erst zur Lackiererrei gebracht werden.
Anmerkung von Andreas: Fahrrad sollte vor dem Lackieren oder Pulverbeschichten einmal montiert werden, damit sichergestelt ist das alles in Ordnung ist und alle Teile passen um eventuell nochmal nachzuarbeiten. Nach dem Lackieren oder Pulverbeschichten ist das schwer möglich.

Vorbereitung

Werkzeuge

Elektrowerkzeuge

Werkzeug Schweißgerät CIMG1464.JPG
MIG-MAG-Schweissgerät
9998 Metallkreissäge.JPG
Metallkreissäge
Unterrohr Bohren0089.jpg
Ständerbohrmaschine
9987 geschweißten Rahmen schleifen.JPG
Winkelschleifer/Flex
P1202609 gepunketeRohre trennen.jpg
Flex zum Trennen
Lochsägen


  • Schweißgerät und Zubehör

           -MIG-MAG-Schweissgerät oder WIG-Schutzgasschweißgerät
           -Schweissmasken, Schweisserhandschuhe, (Argongasflasche bei WIG, Schweissdraht)
           -2x Magnetwinkel, Schraubzwingen

  • Metallkreissäge

           -Winkelgenaues Ablängen. Alternativ Handbügelsäge, Stichsäge mit Metallblatt oder Elektrofuchsschwanz mit Metallblatt

  • Ständerbohrmaschine

           -Für senkrechtes genaues Bohren.

  • 3x Winkelschleifer/Flex

           -Zum Abschleifen der Schweißnaht, Abschleifen von Lack am Rahmen.

  • 3x Flex zum Trennen

           -Rohre trennen

  • Lochsägen (Wird in Ständerbohrmaschine eingespannt)

           -Bimetall-Lochsäge um ø33mm und ø40mm Löcher zu sägen (etwa 1"-Steuerrohr).


Hier der Link zur alten Werkzeugliste mit Bildern



Verbrauchsmaterialien

  • Trennscheiben für Flex
  • Schleifscheiben für Flex
  • Metallfeilen
  • Metallbügelsägen
  • Schneideöl
  • Schmiermittel für die Kugellager.


Werkzeuge zum Einspannen und Ausrichten und Spezialwerkzeuge


  • Fahrradlehre:
  • Stahl U-Profil zum Einpspannen des Unterrohrs mit ∅60mm
  • Schraubstöcke
  • Maschinenschraubstock
  • Schlüssel und Werkzeug zur Demontage und Montage von Fahrräder, inkl. zum Öffnen der Lenkrohre und Lösen der Trettlager
  • Kurbelabzieher

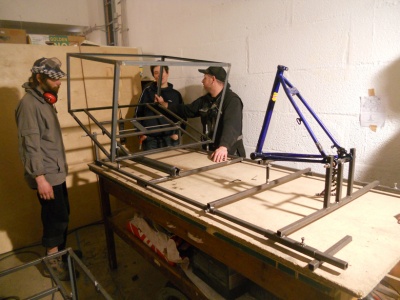

Fahrradlehre: Werkzeug um Teile
genau auszurichten bevor sie verschweißt werden
Lehre DSCN6182.jpg
Stahl U-Profil zum Einpspannen
des Unterrohrs mit ∅60mm
UnterrohrWerkzeug 0088.jpg
FahrradlehreDatei:Datei:BikeBench 01.jpg

Arbeitsschutz

  • Gehörschutz
  • Schutzbrillen
  • Arbeitshandschuhe

Materialliste

Hier ist die Materialliste für die Stahlhalbzeuge die man beim Schlosser oder Stahlhandel besorgen kann. Die Teile können grob zugeschnitten werden, die Maße im linken Teil der Tabelle sidn Beispielmaße, sie können auch zusammengefasst werden ( 1x 1830mm -> 2x 900mm exaktes Maß). Die Kosten lagen bei etwa 100,-€

Maße des vorderen Rahmenteils


Halbzeug Maße im Profil Länge
(Grobzuschnitt beim Schlosser)
Anzahl exakter Zuschnitt
während des Workshops
Anzahl Kommentar Abbildung
Vierkantrohr 20x20mm
Wandstärke: 2mm
930mm 2 x 900mm 2 x Rohre für das
Bodengestell
CIMG1423 ResteHalbzeug.jpg
Vierkantrohr 20x20mm
Wandstärke: 2mm
890mm 4 x 860mm 4 x Rohre für das
Bodengestell
CIMG1423 ResteHalbzeug.jpg
Vierkantrohr 20x20mm
Wandstärke: 2mm
630mm 2x 600mm 2 x Rohre für das
Bodengestell
CIMG1423 ResteHalbzeug.jpg
L-Winkelstahl 25x25mm
Materialstärke: 2mm
940mm 2 x 910mm 2 x Rahmenmaterial für Kiste
CIMG1423 ResteHalbzeug.jpg
L-Winkelstahl 25x25mm
Materialstärke: 2mm
890mm 2 x 860mm 2 x Rahmenmaterial für Kiste
CIMG1423 ResteHalbzeug.jpg
L-Winkelstahl 25x25mm
Materialstärke: 2mm
690mm 2x 660mm 2 x Rahmenmaterial für Kiste
CIMG1423 ResteHalbzeug.jpg
L-Winkelstahl 25x25mm
Materialstärke: 2mm
530mm 2x 500mm 2 x Rahmenmaterial für Kiste
CIMG1423 ResteHalbzeug.jpg
Flachstahl 30x4mm 1000mm 4 x nachmessen 4 x Streben
für Steuerkopf/Lenkung
CIMG1423 ResteHalbzeug.jpg
Flachstahl 25x45mm
Materialstärke: 4mm
250mm 4 x nachmessen 4 x Radaufnahme CIMG1423 ResteHalbzeug.jpg
Unterrohr ∅60mm
Materialstärke: 3,5mm
1000mm 1 x Länge anpassen 1 x Wird an Hinterbau
eines Altrades geschweißt
CIMG1423 ResteHalbzeug.jpg
Stahlrohr ∅22mm 1000mm 1 x 900mm 1x Lenkerstange CIMG1423 ResteHalbzeug.jpg
Stahlplatte 120mm
Materialstärke: 5mm
250mm 1x 250mm 1x untere Platte des Steuerkopfes
Verbindung zwischen Vorder- und Hinterteil
CIMG1423 ResteHalbzeug.jpg
Stahlplatte 60mm
Materialstärke: 5mm
265mm 1x 265mm 1x Teil des Steuerkopfes
verschweißt am Vorderteil
CIMG1423 ResteHalbzeug.jpg

Liste mit Teilen von Alträdern

Für jeweils ein Lastenrad braucht man etwa 2 gut erhaltene Fahrräder (vorzugsweise Fahrräder mit Nabenschaltung)

  • 2 baugleiche Gabeln mit Bremsblöcken (V-Brakes)
  • 2 baugleiche 26"-Laufräder
  • 2 baugleiche Vorbauten für die Lenkstange
  • Nabenschaltung
  • Tretlager
  • Kette
  • Pedale
  • Sattel
  • Licht


Hier ist eine Grafik mit allen Bezeichnungen für Fahrradteile



Teil Kommentar Abbildung
Hinterbau Hinteres Teil des Rades, muss zum Verschweissen mit Unterrohr vorbereiten werden
Fahrradlehre CIMG1496.JPG
Gabel 2x Gabeln mit V-Brakes
werden als Bremsen vorne verschweißt
Gabel mit Bremsenhalterung 01.jpg
Steuerrohre 2x Steuerrohre abtrennen und abschleifen
SteuerrohrNoch amRahmen 0058.jpg
Vorbauten 2x Vorbau mit identischer Geometrie

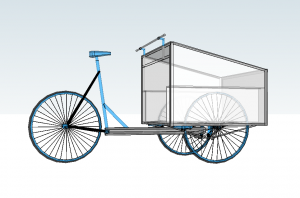

blau: wiederverwedente Altteile, grau: Halbzeuge
LaRa gebrauchteTeile undNeue.png

Neuteile oder Teile von Alträdern?
Ob Neuteile oder aufbereitete Schrottteile benutzt werden ist eine Frage des Ansatzes und der Philosophie.
Da in Berlin in jedem Hinterhof alle 2 Jahre etwa 10-15 Räder auf den Schrott geworfen werden, ist das eine Ressource die erschlossen werden sollte.

Nachteile sind folgende:

  • schwierige Zusammenstellung und Abstimmung der Teile zueinander
  • Planbarkeit eingeschränkt, man muß improvisieren können
  • für die Lenkstange müssen 2 baugleiche Vorbauten finden (schwierig!)

Die Beschaffung von Neuteilen hat folgende Vorteile:

  • ein unlackierter Damefahrradrahmen aus Stahl als Neuware kostet ca. 30€ und muss zum Pulverbeschichten nicht sandgestrahlt werden.
  • neue Teile spart beim Einbau des Steuerrohrs und der parallel laufenden Sicherungsstange viel Zeit und Nerven.

Bei einer gut dokumentierten Bauanleitung fallen diese Vorteile weg, es geht schließlich ums gemeinsame machen und upcyclen, all die Teilebeschaffung kann im Vorfeld eines Workshops vorbereitet werden.

Der Wochenend-Workshop

Wenn alle Teile besorgt sind kann es losgehen. Das Wichtigste für einen erfolgreichen Workshop ist die gute Aufbereitung der einzelnen Arbeitsschritte. 1-2 Leute bearbeiten jeweils einen Teilbereich, da wir 10-15 Leute sind können die Team parallel Teile vorbereiten und dem Schweißerteam zuarbeiten.

Teams:

  • genauer Zuschnitt der Stahlhalbzeuge (Boden des vorderen Rahmenteils wird als erstes geschweißt)
  • Vorbereiten der Gabeln als Bremselemente
  • Abtrennen der Hinterbauten von Fahrrädern
  • Bearbeiten der Vorderrad-Aufnahmen
  • Steuerrohre abtrennen und vorbereiten


Zuschnitt der Halbzeuge

Materialen nach Liste zusammenstellen (siehe Materialliste im Anhang) und schneiden , bearbeiten und den einzelnen Arbeitsschritten zuordnen.

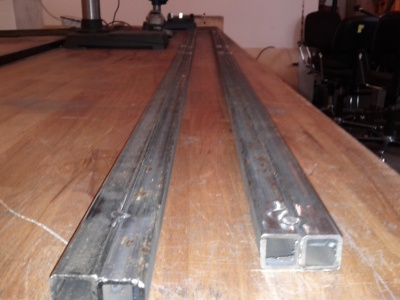

Als erstes werden die Vierkantrohre die gleich lang sein müssen an Punkten zusammengeschweißt, und zusammen zugesägt.


Die Vierkantrohre die gleich lang sein sollen, werden zusammen gepunktet
(mit einem Schweißpunkt versetzt und somit fixiert) und dann als Paar zugeschnitten mit der Kreissäge zugeschnitten.
Auf diese Weise ist es gesichtert dass die Paare exakt gleich lang sind, gleichgültig ob es ein paar Millimeter vom Plan abweicht.


Punktgeschweißte Rohre, werden zusammen
zugeschnitten und wieder getrennt

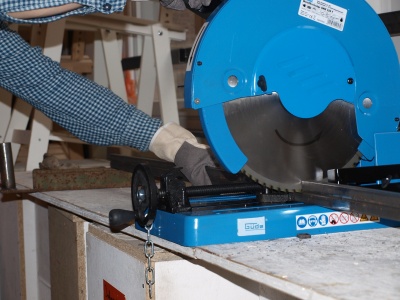

Zuschnitt mit Metallkreissäge auf
genaue Länge und im rechten Winkel
Kreissäge paarweisezuschnitt 01.JPG

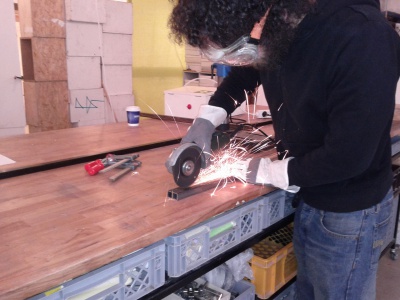

Auftrennen der Rohre
Zuschnitt Paarweise auftrennen.jpg

Vierkantrohre für den Boden der Kiste zusammenschweißen


Außenstangen zusammenschweißen, Innenstangen zum Halten der Vorderräder, Querstreben,

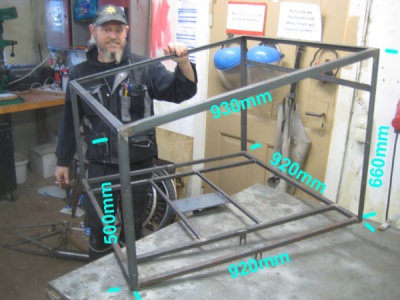

Kistenberteil mit L-Profilen fertigstellen. Erst senkrechte Profile anschweißen, vorne kurze, hinten längere, dann Querstreben anmessen, überflüssige Teile wegflexen und dann anschweißen.

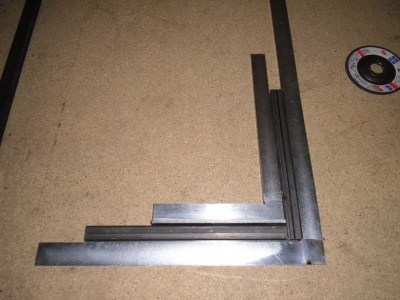

Anlegen im rechten Winkel
CIMG1409 ImRechtenWinkel01.jpg

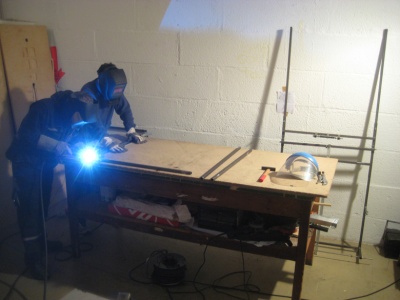

0007 Schweißen.jpg
Wülste abschleifen
Schweiss wülste.JPG

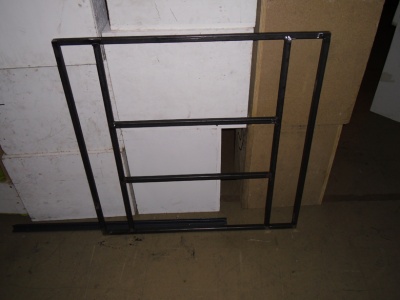

geschweißter Boden aus Vierkantrohren
CIMG1410 RahmenVierkantrohr.jpg

Boden und L-Stahl für Kiste zusammenschweißen

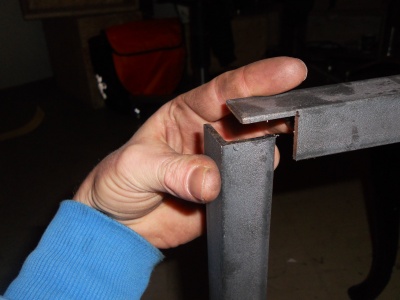

Die L-Profile werden so zugeschnitten und gefeilt dass man sie bündig aneinanderlegen kann.

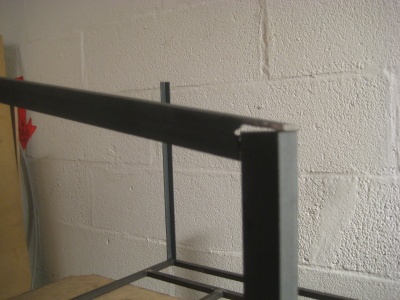

Ausschnitt-L-Stahl-kasten.JPG Vorbereitungen Kiste vorne.JPG

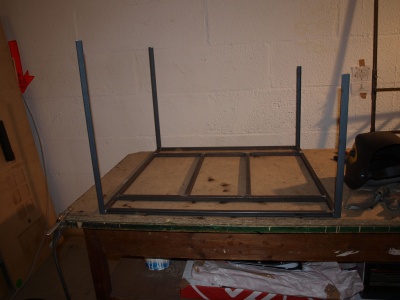

Die L-Profile liegen über den vier Ecken des Bodengestells.

Boden Kasten.JPG Wulste schleifen.JPG

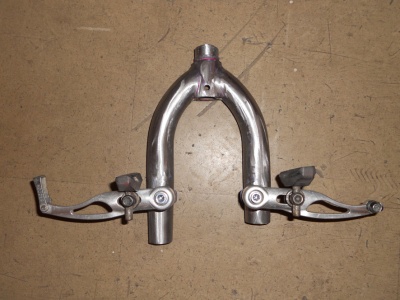

Vorbereitung Bremsen

Parallel zu dem Zuschnitt und den Schweissarbeiten werden andere Teile vorbereitet wie z.B. das Steuerrohr oder die Bremsen

  • es werden Gabeln ausgesucht die für V-Brakes geeignet sind
  • Gabel wird zugeschnitten
  • vom Lack befreit/ abgeschliffen
Gabelstueck mit Bremse02.JPG Bremsen angeschweisst CIMG1475.JPG

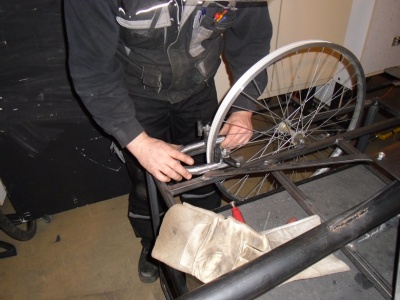

Bremsen CIMG1472.JPG

Vorbereitung Steuerrohr

Eine weitere Gruppe kümmert sich um die Bearbeitung der Steuerrohre für 3 Lastenräder ( 6 Teile)

  • Von einem gebrauchten Fahrrad Lenkrohr abtrennen ( kein gemuffter Rahmen auswählen)
  • Lack entfernen und alle Metallteile entfernen, so dass alleine Rohr (Innenteile und Außenteile) unlackiert zum Verschweißen verfügbar ist.
  • Hinterteil des Rahmen von Querstreben befreien, so dass Hinterrahmen inklusive Trettlager, Stattelrohr und hinterem Fahrradrahmen verbaut werden können.

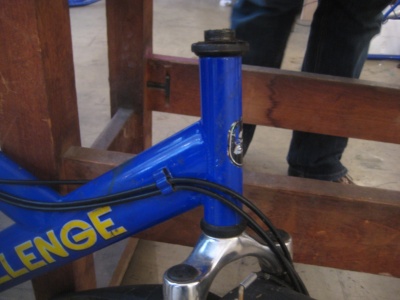

idealer Rahmen, Steuerrohr ohne Muffen
SteuerrohrNoch amRahmen 0058.jpg

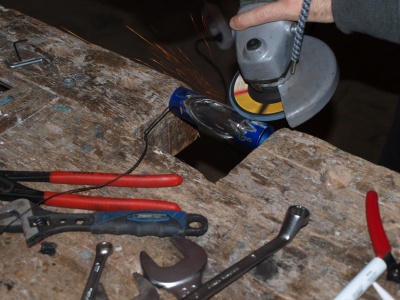

abgetrenntes Steuerrohr, Schweissnaht muß noch agebschliffen werden
Steuerrohr P1202646.jpg

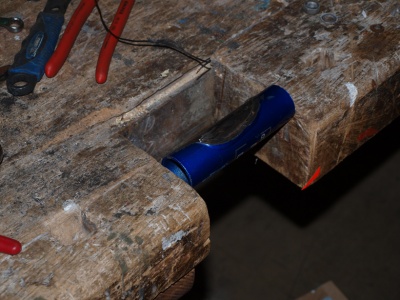

abgetrenntes Steuerrohr mit Schweissnaht
Steuerrohr P1202643.jpg

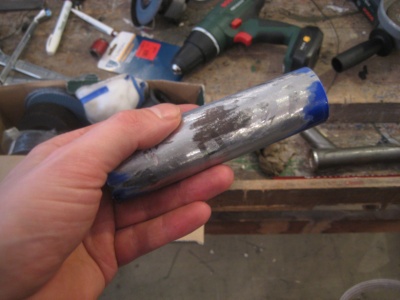

sieht schon mal gut aus! Farbe muss noch ab
Steuerrohr 0026.jpg
fertige Steuerrohre
Steuerrohre gut0075.jpg

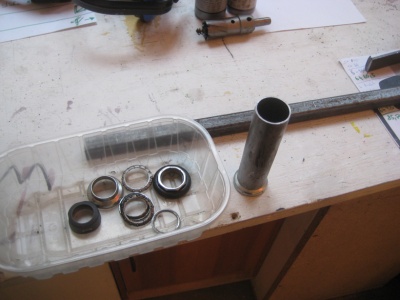

Steuerrohr, Kugellager und Lagerschalen
Steuerrohr 0081.jpg

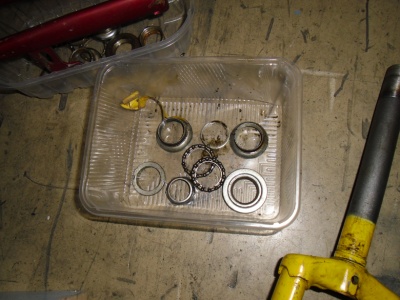

Kugellager und Lagerschalen
Lagerschalen CIMG1430.JPG

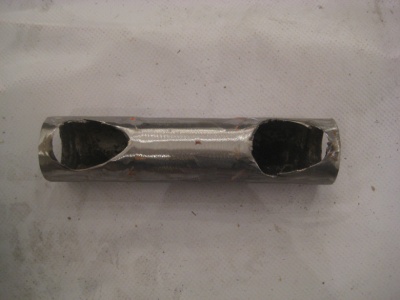

Fehler: gemuffte Steuerrohre haben Löcher, sie eignen sich nicht
Steuerrohr unbrauchbar 0052.jpg

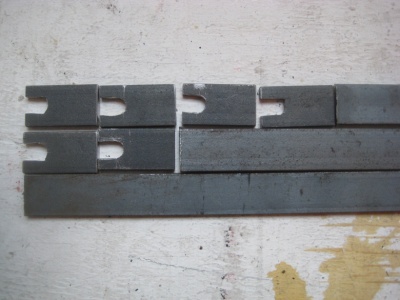

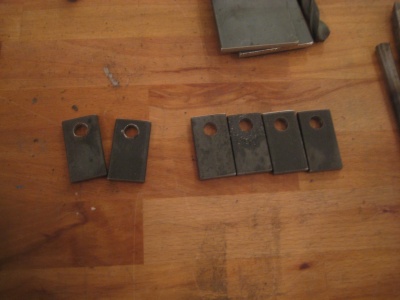

Aufnahme für Laufräder vorne

Aus Flacheisen (25mm breit, 5mm Materialstärke und auf 45mm abgelängt) werden die Aufnahmen für die Vorderräder gemacht.
Es gibt folgende Arbeitsschritte:

  • Ablängen mit Metallkreissäge
  • Position der Bohrung messen und mit einem Ankörner und Hammer die Bohrposition vorkörnen. Somit rutscht der Bohrer nicht ab
  • An der Säulenständerbohrmaschine die Löcher bohren. Zunächst etwa mit 4mm Bohrer vorbohren, dann 10mm Loch bohren. (Schneideöl verwenden)
  • Mit eine Bügelsäge die Bohrung aufsägen, anschließen feilen
  • Teil an das Bodengestell schweißen. Ganz wichtig: die 4 Aufnahmen müssen parallel sein, in einer Achse liegen. Das erreicht man mit der Fahrradlehre.


Skizze der Aufnahmen
Laufradaufnahmen 0057.jpg LAufradaufnahmen CIMG1412.JPG

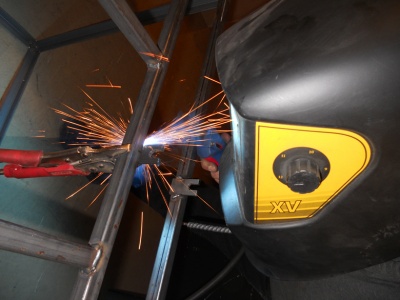

Laufradaufnahmen 0069.jpg Radaufnahme DSCN6171.jpg

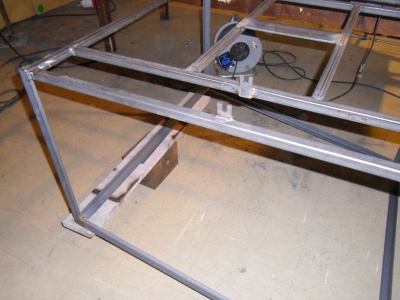

Laufradaufnahmen Kiste CIMG1442.JPG Laufradaufnahmen angeschweisstCIMG1444.JPG

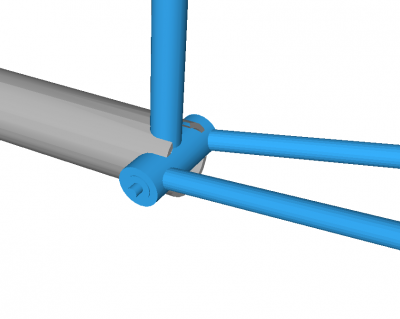

Unterrohr präparieren

Rohrstange an einem Ende zwei Löcher im Durchmesser der Lenkstange um 1 ? cm versetzt an einem Ende des Rohres mit Bohrer anbringen (oberes Rohr 1 ? cm vom Rand der Stange, unteres Rohr 2 cm? vom Rand des Rohres, Lenkstange soll dadurch eine Neigung vom 6° haben und ist leichter zu lenken

Ein waagerechtes Rohr mit dem Durchmesser des Trettlagers am anderen Ende des Rohres bohren und am oberen verbliebenen Steg senkrecht ein weiteres Loch im Durchmesser der Sattelstange bohren.

Unterer Steg sollte wagerecht sein, damit Trettlager waagerecht eingeführt werden kann. Unterrohre des Hinterrahmens werden um 6 ° in die Höhe geneigt, deswegen muss Loch für Sattelstange so geformt sein, dass Sattelstange mit dieser Neigung eingeschweisst werden kann.

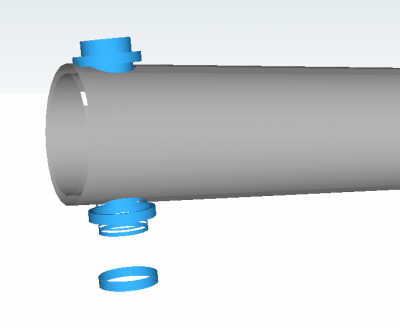

KuLaRa007.png KuLaRa008.png

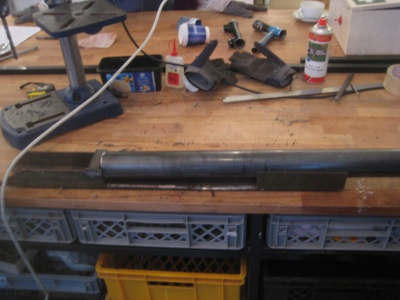

Unterrohr im U-Profil eingefasst
UnterrohrWerkzeug 0088.jpg

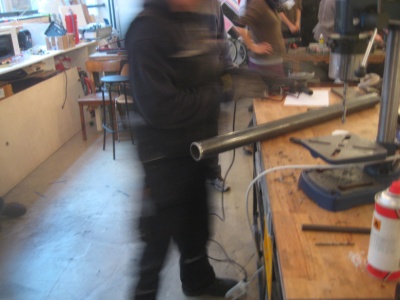

Unterrohr ∅60mm, Materialstärke: 3,5mm Länge1000mm
Unterrohr Bohren 0079.jpg

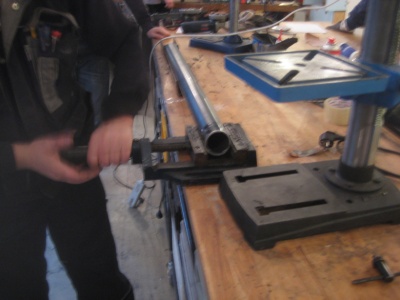

Festspannen im Maschinenschraubstock
Unterrohr bohren 0086.jpg
Bohrung für die Anpassung an Hinterbau
Unterrohr Hinterbau CIMG1451.JPG

Der vordere Bereich des Unterrohrs wird mit zwei versetzten Löchern versehen. Das Resultat muss eine Bohrun

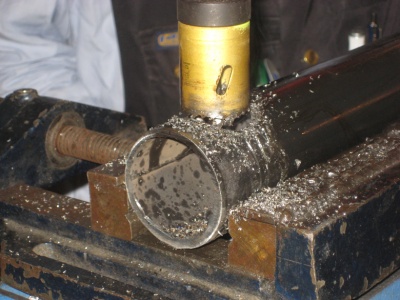

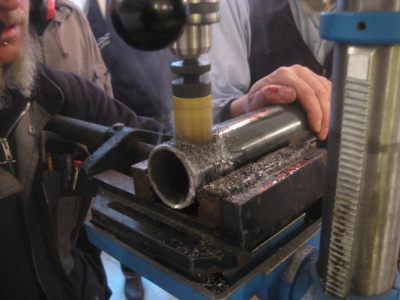

Lochsäge im Einsatz, Loch ist für Steuerrohr
Unterrohr Bohren 0092.jpg
Unterrohr bohren IMG 0095.jpg
Unterrohr Bohren0089.jpg

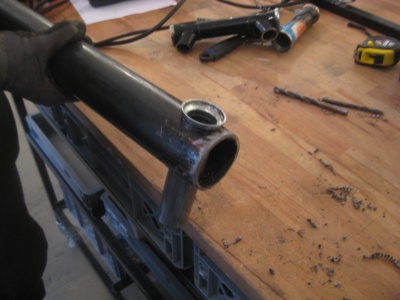

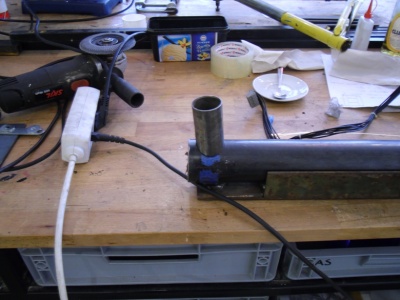

Unterrohr Steuerrohr 0100.jpg Steuerrohr Unterrohr CIMG1446.JPG

Anpassen und Verschweißens des Rahmens

Hinterteil des Fahrrades wird nun in präpariertes Rohr gesteckt, so dass Unterstreben des Rahmen um 6° nach oben stehen, Stattelrohr eine Winkel von x ° hat, Rohr waagerecht zum Boden steht, die Hinterteil des Rahmens mittig zum vorderen Kasten steht. Für diesen Arbeitsschritt wurde in dem Projekt eine Lehre genutzt, die eine genaue Fixierung der drei Unterteile (Vorderkasten, Rohr, hinterer Fahrradrahmen) in den richtigen Winkeln ermöglichte.
Zunächst wir Rohr mit der Lenkstange der vorderen Kiste verschweisst. Schließlich wird Rohr am Trettlager fixiert, mit dem Hammer werden überstehende Teile des Rohres so gut wie möglich an die Form des Tretlagers angepasst, weiter geschweipt, aus der Lehre herausgenommen und schließlich fertig geschweisst. Zur Stabilität wird ein Querrohr zwischen Stattelrohr und unterem Rohr angebracht und ein Band zwischen Lenkstange und Rohr

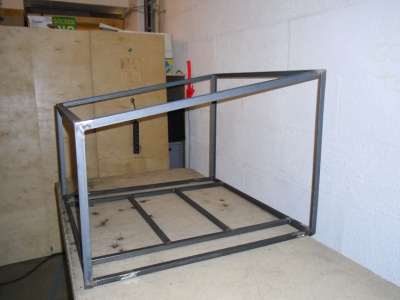

Vorderere Kiste wird nun fertiggebaut

Vordere Kiste wird auf dem Boden gestellt, so dass Lenkstange nach oben schaut. Paralleles Stützrohr wird präpariert, das als Sicherungsrohr dient. Stützrohr wird an der Kiste angeschweisst und dann andere Enden der Rohre an einem zweiten Blatt angeschweisst (hier bin ich mir bei der Reihenfolge nicht sicher)

Bänder werden mit einem x° Winkel päpariert. Vier Löcher werden in die Ecken des oberen Blattes gebohrt und an das kurze Ende der Bänder. Mit Muttern wird kures Ende der Bänder am den vier Löchern des Blattes festgemacht und unteres Ende der Bänder werden am Bodengestell des Kasten festgeschweisst.


CIMG1411VorneKiste01.jpg KuLARa005.png

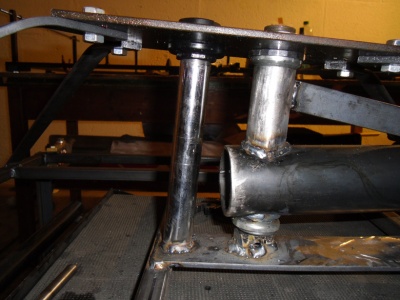

Schweißen des Steuerkopfes

Der Steuerkopf ist das Herzstück des Lastenrades, hier werden der Hinterbau mit dem verschweißten Unterrohr und der vorderen Kiste mit dem Bodengestell beweglich miteinander verbunden. An dieser Stelle befindet sich der Drehpunkt, hier findet die Lenkbewegung statt.

Rechteckigiges Blatt zum Halten der Lenkstange anschweissen. Lenkstange im 6° Winkel mittig, aber im vorderen Drittel des eben angeschweißten Blattes anschweißen, um Lenkbarkeit des vorderen Kasten zu gewährleisten.

Steuerrohr Sicherung CIMG1459.JPG

Montage der Vorderräder

Vorderräder werden in den Kasten eingehängt und präparierte alte Gabeln mit Bremsen an dem Boden der Kiste festgeschweisst. Alternativ kann auch Halterung für Bremsen am Bodengestänge des Vorderkastens geschweisst werden.

Halterung für Lenkerstange

Ein Querband wird am Vorderkasten angeschweisst und zwischen oberer Kante des Kastens und dem Querband zwei Röhren verschweisst, die dann die Lenkerhaltung aufnehmen.

Montage aller Bauteile

Räder werden nun montiert, Lenker werden montiert, Trettlager, Bremsen werden montiert zur ersten Probefahrt. Alternativ kann nun fertiggestelltes Fahrrad zum Pulverbeschichten gebracht werden und dann erst übrige notwendigen Teile an das Gestell angebracht werden


Probemontage01.jpg Probemontage02.jpg

Fertig! Zeit für eine Testfahrt


Die Lastenräder sind jetzt soweit fertiggestellt,dass man eine Testfahrt machen kann. Das sollte man vor dem Lackieren/pulverbeischichten machen damit man noch Fehler einfach beheben kann. Nun kann Entscheidung getroffen werden, wie Vorderkasten gestaltet werden soll



Erstes kleines Video von Hans Boes von Heinrichplatz.TV

Fertigstellung des Rades

  • Vorbereitung zum Pulverbeschichten
  • Kiste Fertigstellen + Boden
  • Montage von Tretlager, Gangschaltung,Lenker, Bremesen, Schutzbleche, Licht




Mehr Bilder

Weitere Bilder...

Stand Mai 2012

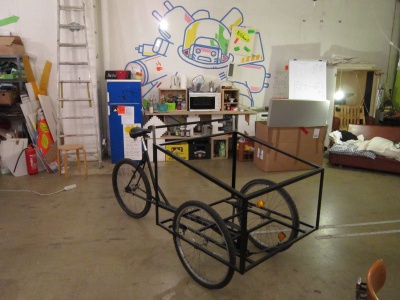

ODC-Bike
3Rad IMG 0552.JPG

3Rad IMG 0658.JPG
3Rad IMG 0660.JPG 3Rad IMG 0661.JPG

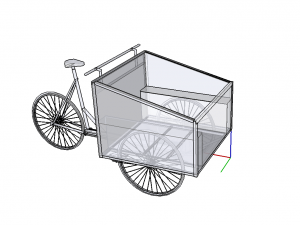

Sketchup-Datei

Download der Google-Sketchup Datei
http://sketchup.google.com/3dwarehouse/details?mid=96d2ad6c3b0bda8751886cea83e704fa&prevstart=0

Pressespiegel

TIP-Berlin 15.03.2012: | Lastenfahrräder in Berlin zum Selberbauen"
