Werkstatt

Was sind die wichtigsten Werkzeuge für eine Werkstatt?

Hier eine Liste:

  • Schweissgerät
  • Winkelschleifer
  • Bügelsäge und Feilen
  • Schraubenschlüsselsatz
  • Ständerbohrmaschine


Werkzeuge / Tools

Fahrradlehren

BikeBench

Bauanleitung für eine hilfreiche Vorrichtung, mit der man Rahmenteile des zu schweißenden Fahrrades befestigen kann und aneinander ausrichten kann. Es ist eine Art Gerüst, ein Fahrradrahmenlehre, mit deren Hilfe man ungewöhnliche Rahmen bauen kann
Entwickelt von Thomas Viebach
BikeBench Hinterlader 01.jpg


3D-Datei der Bike Bench zum Download Google Sketch-up Datei



mobile Bike-Bench

Bauanleitung für mobile Bike-Bench

Mobile BikeBench 001.png MobileBikeBench 002.png

Biegemaschinen

Handliche Rohrbiegemaschine

Eine Rohrbiegemaschine zum Kaltbiegen von Stahlrohren im Durchmesser von etwa 20mm.

Rohrbiegemaschine 1907.JPG
Rohrbiegemaschine 1910.JPG Rohrbiegemaschine 1908.JPG

DIY-Rohrbiegemaschine mit innerem Dorn

Eine Dornrohrbiegemaschine etwickelt von von Thomas Viebach
Hier ist eine Biegemaschine von Thomas Viebach. Im Rohr ist ein Biegedorn der das Einknicken des Rohrs verhindert. Biegung nur für bestimmten Rohrdurchmesser möglich

400px-Rohrbiegemaschine 001.jpg 400px-Rohrbiegemaschine 002.jpg

Hydraulische Biegemaschine

  • Biegemaschine + feiner Sand (Quarzsand)+ Stopfen


Long Andre Schweissen2 IMG 2523.JPG Long Andre Schweissen2 IMG 2519.JPG

Schweißgeräte und Schweißtechniken

Beschreibungen Folgen

  • Elektrodenschweißen
  • WIG-Schweißen
  • MIG-MAG Schweißen


Metallkreissäge

Software

Computerprogramme, CAD-Modelling, 3D-Software

Mit Hilfe von Programmen kann man vor dem Bau das gewünschte Lastenrad virtuell am Rechner bauen. Oftmals reichen 2D-Konstruktionspläne. Selten machen aufwändige 3D-Zeichnungen Sinn. Hier werden ein Paar Programme aufgelistet die hilfreich sein können.

RattleCAD

Mit dieser open-source Software lassen sich einfach technische Zeichnungen für Rahmengeometrien erstellen. Wichtige Maßangaben wie Achshöhen von 26" oder 20"-Laufräder, Position des Tretlagers und maßgeschneiderte Rahmengeometrien lassen sich übersichtlich ablesen. Eine Bibliothek mit Standardelementen erlauben eine Vielfalt an Kombinationen.


Was die Macher von Rattle CAD schreiben:
" rattleCAD is free and open-source Software for bespoked Bicycle Frame Builders and is completely build in tcl/Tk. rattleCAD supports all OS with tcl/Tk available. rattleCAD provides a fully parametric bicycle model inside and supports HTML5, SVG and DXF as well as PostScript and PDF as graphic export formats and your project will be stored in XML-documents. A components library out of SVG-files is availabel to mockup your bicycle and can be extended for your own needs. "


http://rattlecad.sourceforge.net/index.html

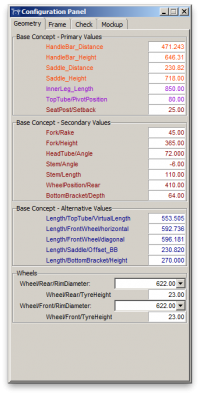

RattleCAD.png RattleCADConfigPanel.png

Templates (Long André fehlt!)

SketchUp

Das Programm SketchUp ist nicht open source, aber man kann es als reduzierte Version frei nutzen.

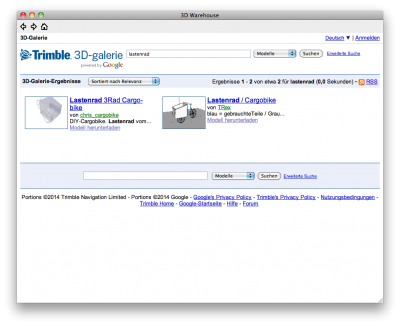

Besonders nützlich ist die Möglichkeit 3-D Daten im SketchUp-Browser im Internet suchen und herunterladen zu können.
Einige Daten von uns sind auch 3-D im Internet auffindbar.


http://www.sketchup.com/de

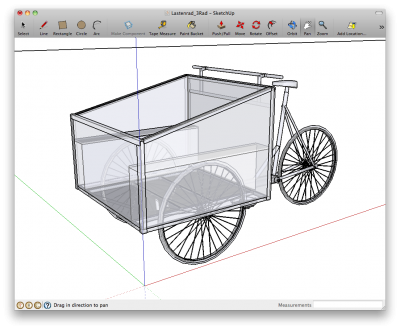

SketchUp01.png SketchUp02.png

Anderen


weitere Werkzeuge

caisse 1: gants
caisse 2: protections oculaires et auditives

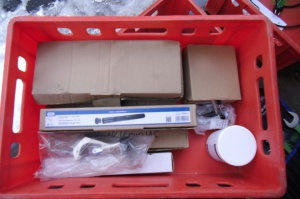

caisse 5

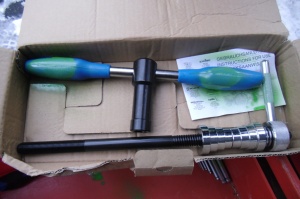

caisse 5a: outil pour monter les cuvettes fixes des colonnes de direction et des pédaliers, similaire à la [1]HHP-2 de Park Tool
caisse 5b: si vous savez ce que c'est, dites-le nous volontiers!

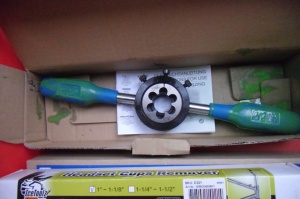

caisse 5c: filière

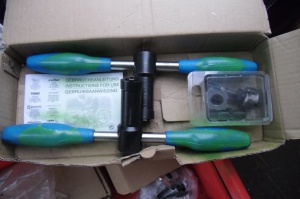

caisse 5d: tarauds pour axe de pédalier
caisse 5e: coupe-tubes
caisse 5f: outil cannelé pour démonter des cassettes/roues libres

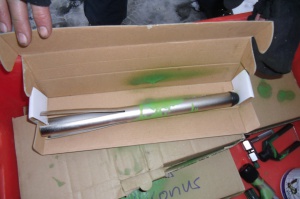

caisse 5g: chasse/extracteur de jeu de direction

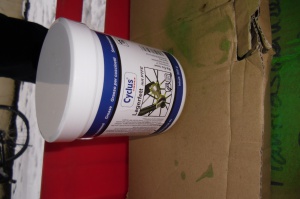

caisse 5h: graisse à roulements

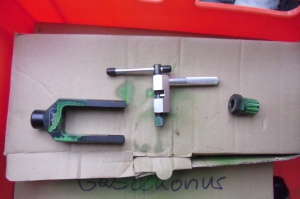

caisse 5i: chasse/extracteur de jeu de direction (a priori), outil de chaîne, outil cannelé pour démonter des cassettes/roues libres (a priori)

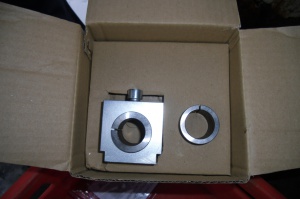

caisse 5j

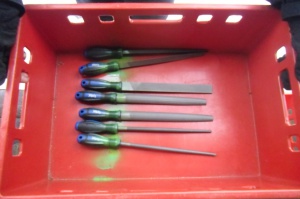

caisse 6: jeu de limes

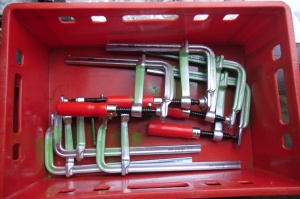

caisse 7: serre-joints

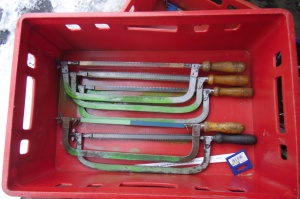

caisse 8: scies à métaux

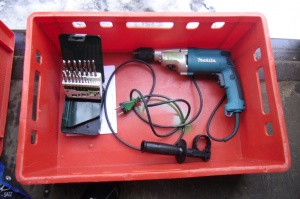

caisse 10: perceuse et mèches

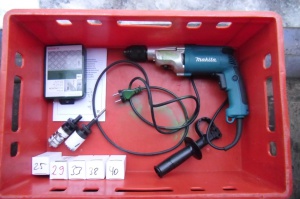

caisse 10a: perceuse et mèches, dont des mèches-cloches

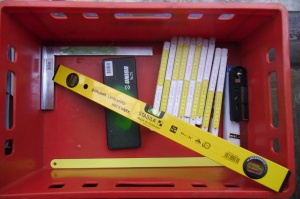

caisse 11: divers outils de mesure dont niveaux à bulle, double-mètres, équerre

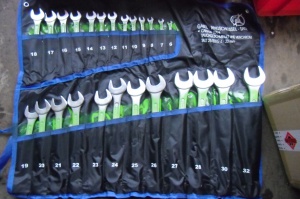

caisse 12a: clés

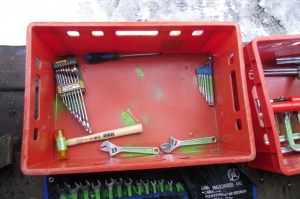

caisse 12b: clés, tourne-vis, clés imbus, clés anglaises, marteau

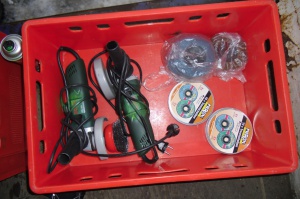

caisse 13: 2 meuleuses d'angle, dont une avec brosse et une avec disc de tronçonnage
caisse 14: visiblement une 3ème meuleuse d'angle
caisse 15: 2 visseuses/perceuses

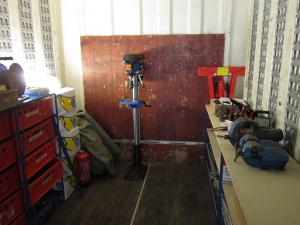

perceuse à colonne

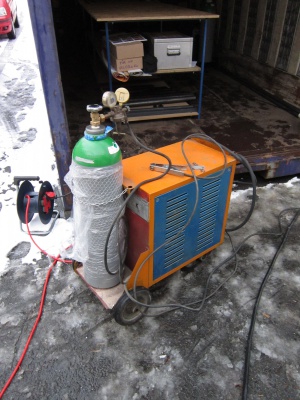

poste à souder
poste à souder
accessoires du poste à souder
masques de soudage

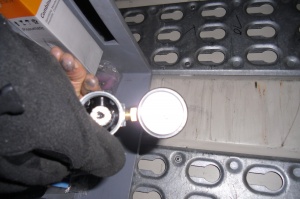

détendeur

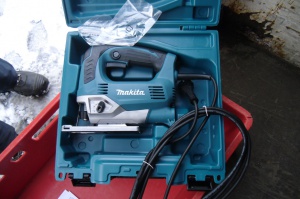

scie sauteuse
étaux
étaux de machines

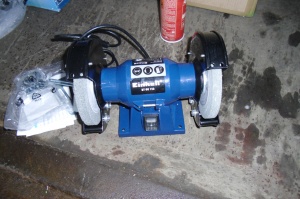

meule
cintreuse
scie circulaire à métaux

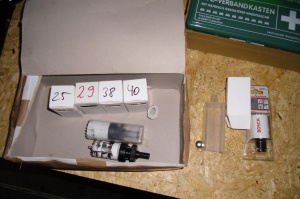

mèches-cloches
